孔板填料

文章出处:admin 热度:发表时间:2018-08-30

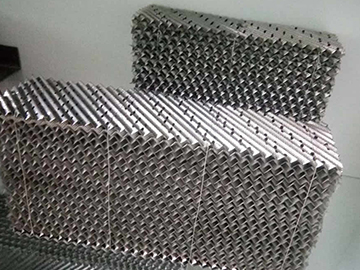

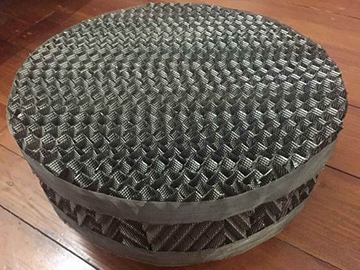

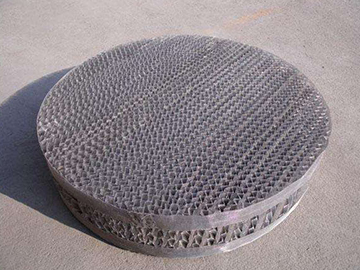

孔板填料孔板填料
孔板填料孔板填料
孔板填料孔板填料
孔板填料孔板填料

金属孔板波纹填料是在金属薄板表面打孔、轧制小纹、大波纹最后组装而成,具有阻力小气液分布均匀,效率高,通量大,放大效应不明显等特点,应用于负压,常压和加压操作。用金属孔板波纹填料改造板式塔效果尤为明显。加工填料的塔径范围为φ150mm-12000mm以上。

该填料保持了金属丝网波纹填料结构特点,改用表面有沟纹的孔板制成,增加了液体的均布和填料润湿性能,提高了传质效率。每盘单元高度为50-200mm,直径超过1.5m,填料制成分块形式。


性能参数

型号

峰高
mm

倾斜角度

理板面积m-1

比表面积m2/m3

空隙率%

压力降MPa/m

堆积比重Kg/m3

最大F因子m/sKg/m3)0.5

液体

负荷m3/m2.hr

125Y

24

45°

1-1.2

125

98.5

2*10(-4)

85-100

3

0.2-100

250Y

12

45°

2-2.5

250

97

3*10(-4)

170-200

2.6

0.2-100

350Y

8

45°

3.5-4

350

95

2*10(-4)

240-280

2.0

0.2-100

500Y

6.5

45°

4-4.5

500

93

3*10(-4)

170-200

1.8

0.2-100

125X

24

30°

0.8-0.9

125

98.5

1.4*10(-4)

85-100

3.5

0.2-100

250X

12

30°

1.6-2

250

97

1.8*10(-4)

170-200

2.8

0.2-100

350X

8

30°

2.3-2.8

350

95

1.3*10(-4)

240-280

2.2

0.2-100

500X

6.5

30°

2.8-3.2

500

93

1.8*10(-4)

170-200

2.0

0.2-100


具体应用

金属孔板波纹填料具有通量大、阻力小、效率高、抗堵能力强的优点。在精馏、吸收、萃取等单元操作中广泛应用。根据填料型号,最小塔径为80-200MM,最大直径已达13M,液体喷淋密度可从0.2-200M3/(M2·H),压力范围可从真空到高压。是适用于化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料。
